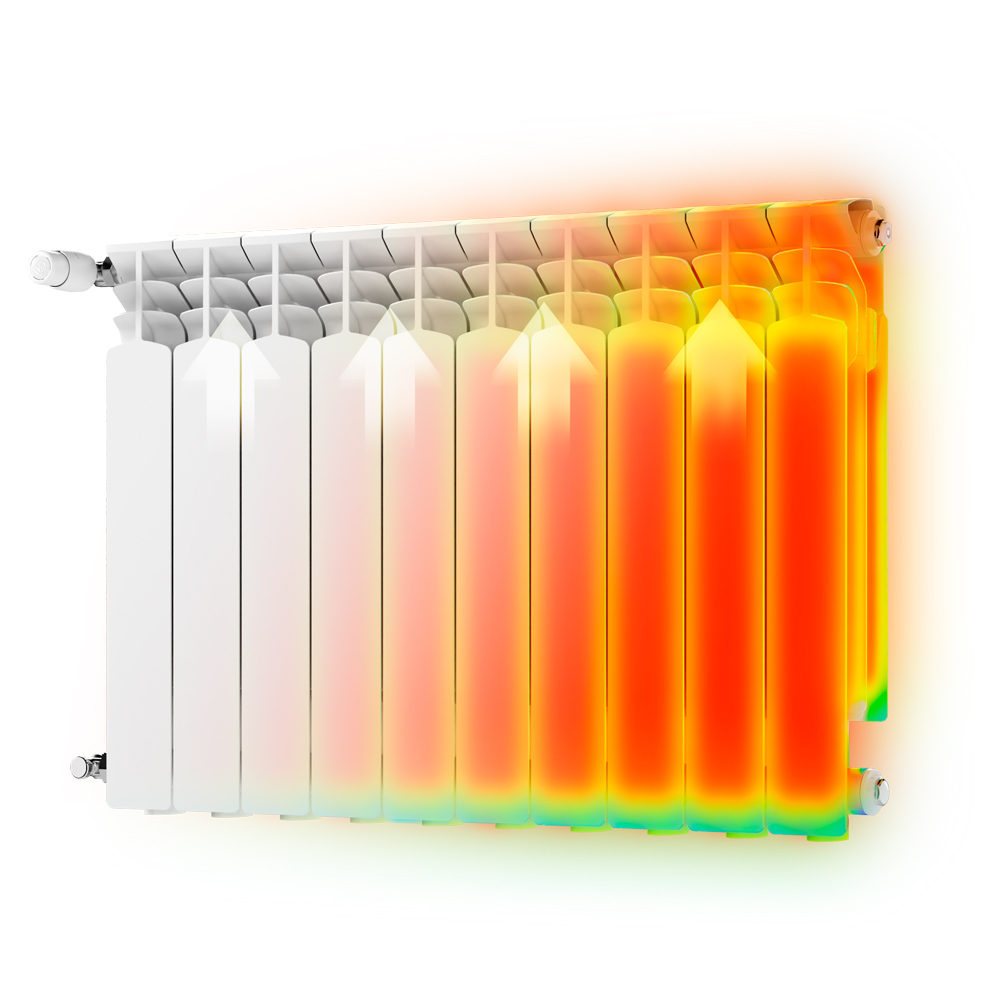

Heinfer VST Plus 500 Alüminyum Döküm Radyatör

VST Plus 500, Heinfer'in kamu ve kurumsal projelerde şartname dosyasına eklenmek üzere test ettirdiği alüminyum döküm radyatördür. TSE Anadolu Yakası laboratuvarında TS EN 442 kapsamında yapılan deneylerde 10 dilimli numune basınç, sızdırmazlık ve ısıl güç testlerinden uygun sonuç almıştır.

TS EN 442-1 ve 442-2 deneyleri, sonuç uygun
Isıl güç ΔT50: 123,6 W / dilim
Beyan edilen maks. işletme basıncı 9,5 bar
Dilim 80 mm, eksen 500 mm
Dilim dilim gruplanabilir
Boyalı alüminyum döküm gövde

Fiyat Teklifi Al WhatsApp ile sorun

Teknik tabloya git ↓

Teknik bilgiler

VST Plus 500 teknik tablo

Deney kalemi	VST Plus 500 (10 dilimli numune)
Bağlantı merkezleri arası	500 mm
Dilim yüksekliği	580 mm beyan, 582 mm ölçülen
Dilim derinliği	96 mm beyan, 95,1 mm ölçülen
Dilim genişliği	80 mm beyan, 79,82 mm ölçülen
Isıl güç (ΔT = 50 K)	123,6 W / dilim
Isıl güç (ΔT = 30 K)	62,3 W / dilim
Karakteristik üs (n)	1,3435
Numune toplam uzunluğu	800 mm (10 dilim)
Numune su hacmi	5,14 L (10 dilim)
Numune kütlesi	24,52 kg (10 dilim)
Beyan edilen maks. çalışma basıncı	9,5 bar
Sızdırmazlık deneyi	12,35 bar, sızıntı yok
Basınca dayanım deneyi	16,055 bar, sızıntı ve patlama yok

Kaynak: TSE Deney ve Kalibrasyon Merkezi, Anadolu Yakası Enerji, Malzeme ve Kalibrasyon Laboratuvarı, rapor no 292128 (09-23), deney tarihi 26-29.09.2023, talep eden Heinfer Yapı Malzemeleri. Rapor yalnız deneye sunulan numune için geçerlidir ve ürün belgesi yerine geçmez. Isıl güç tablosundaki numune yüksekliği 585 mm olarak yazılmıştır.

Kamu ve kurumsal projelerde

Okul, hastane ve hizmet binası ihalelerinde radyatör kalemi çoğunlukla ölçülmüş ısıl güç değeriyle tanımlanır. VST Plus 500 için bu değer bağımsız laboratuvar ölçümüyle elde edilmiştir: 75/65/20 °C koşuluna karşılık gelen ΔT50 için dilim başına 123,6 W. Düşük sıcaklıklı sistemlerde hesap ΔT30 için ölçülen 62,3 W ve 1,3435 üssüyle yapılabilir. Heinfer'in eski ürün metninde aynı ailenin 42 ve 88 cm yükseklikteki sürümlerinden de söz edilir; rapor 58 cm'lik 500 mm eksenli sürüme aittir.

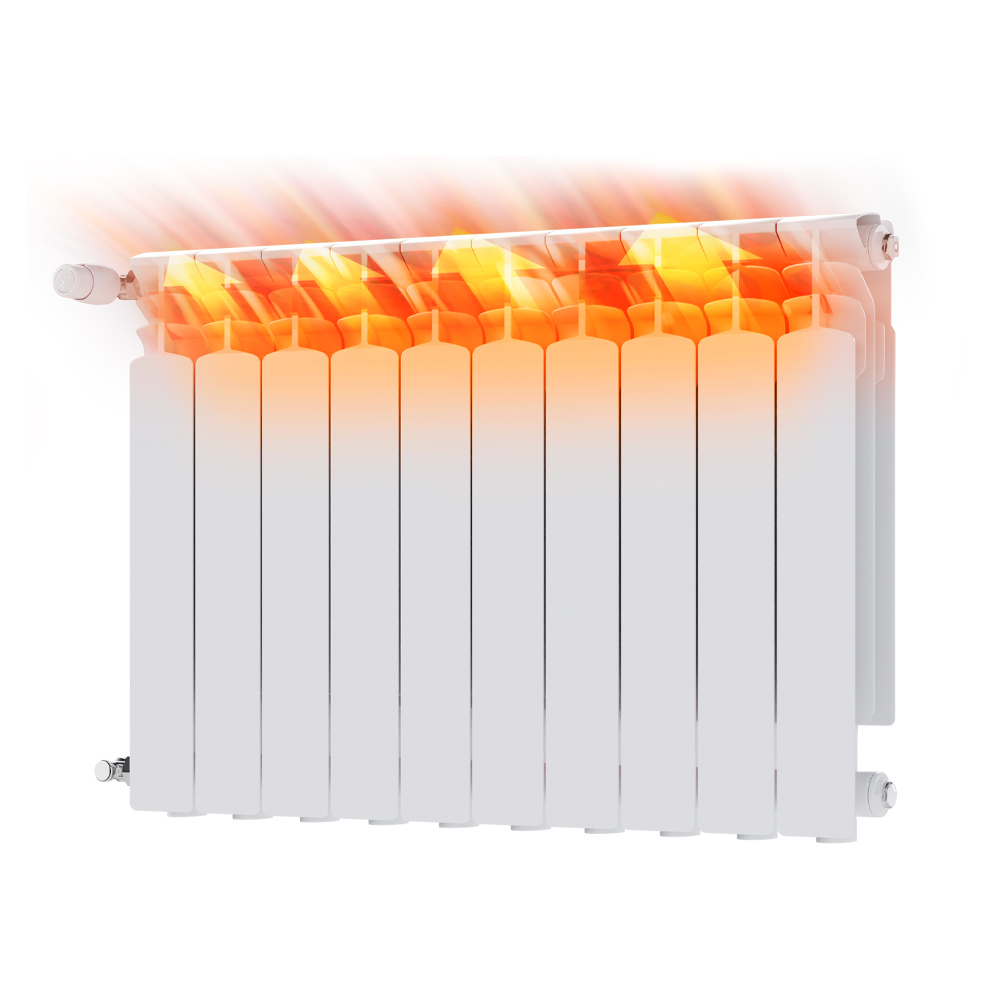

Izgara görünümlü üst kanatlar

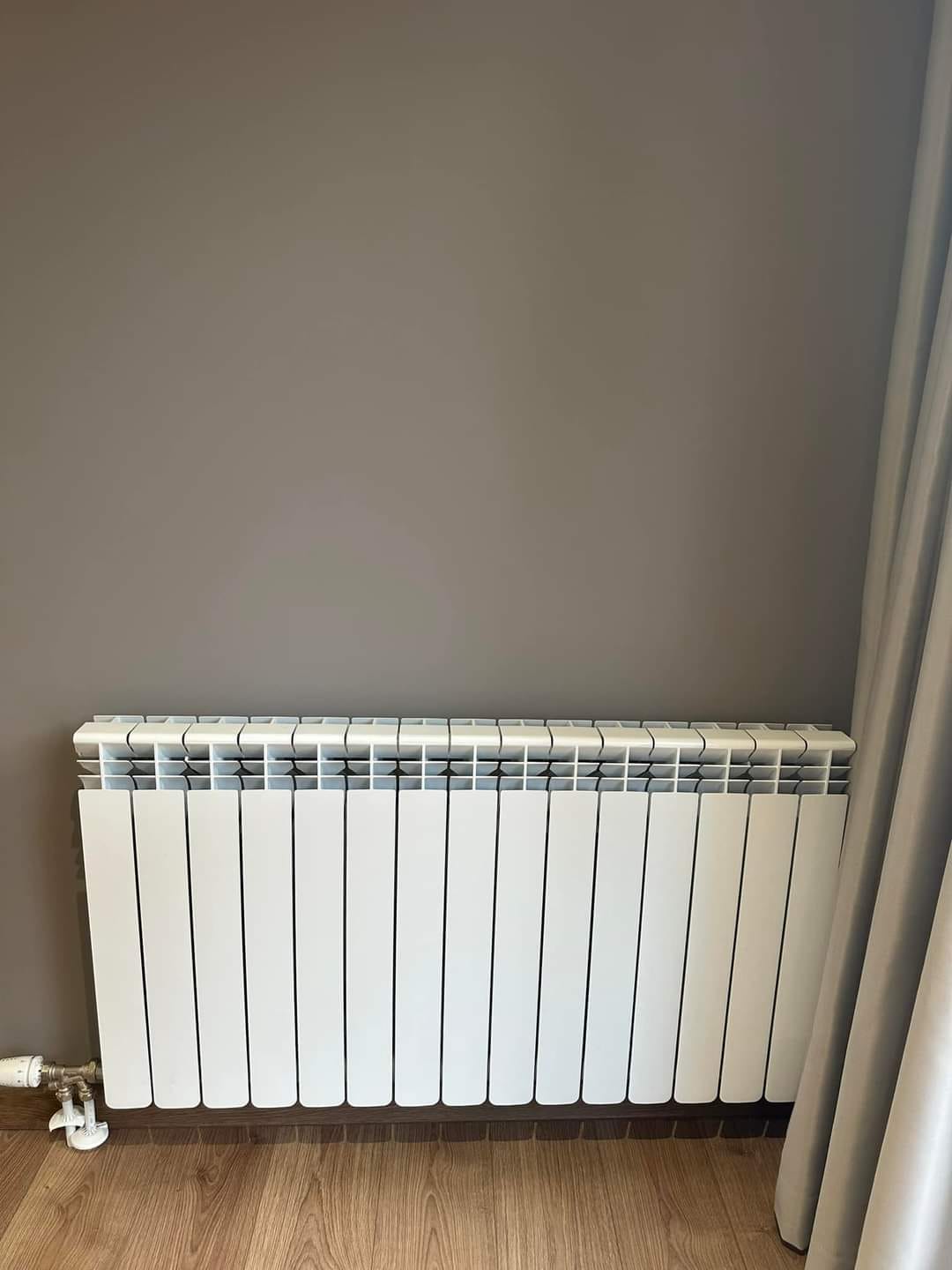

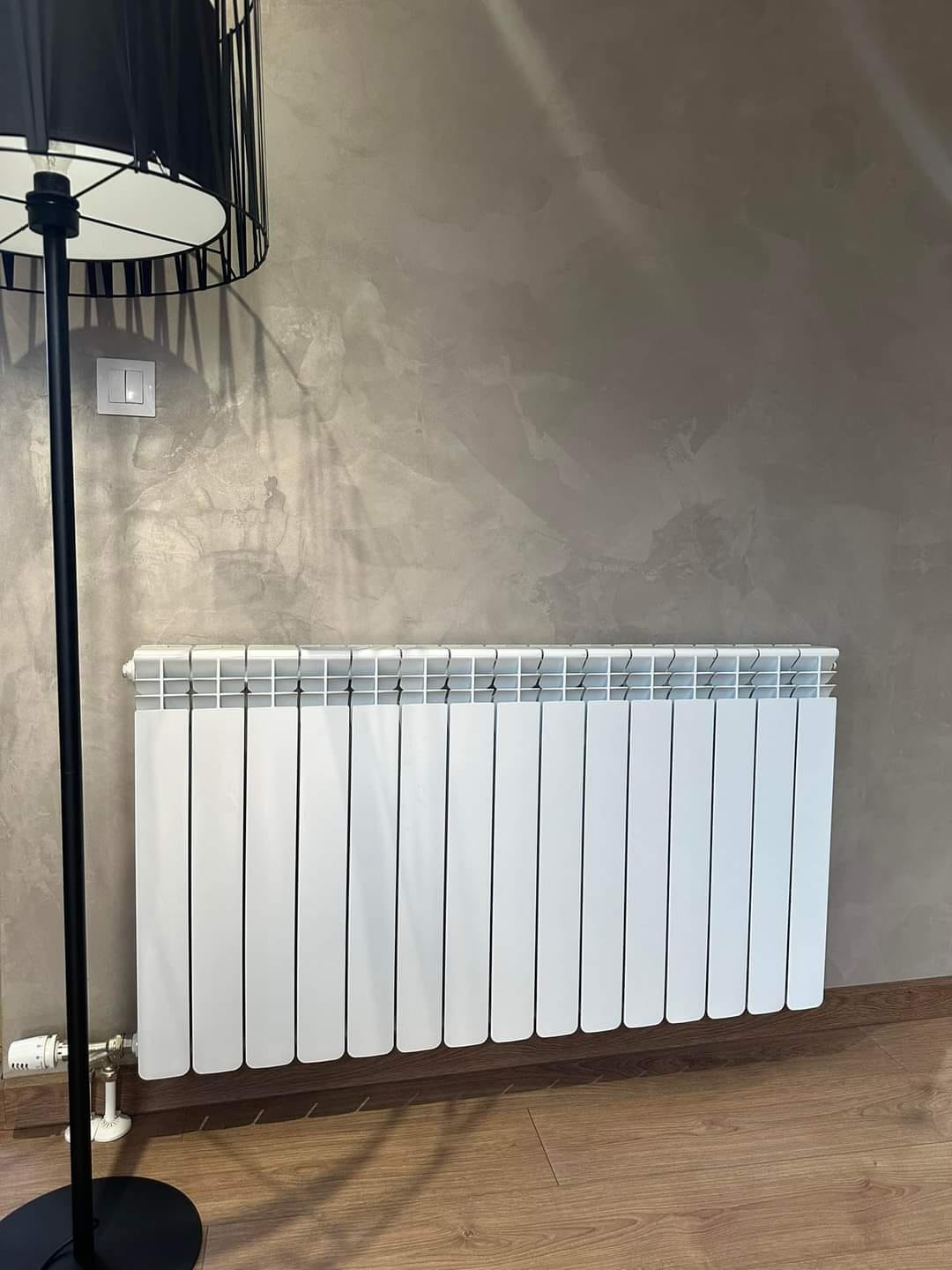

80 mm'lik dilimler istenen uzunlukta gruplanır; 10 dilim 800 mm eder. Gövde görsellerde beyaz boyalıdır ve üst bölümde ızgara görünümlü kanatlar bulunur. Kurumsal binalarda kolon hatlarının boru gizleme aparatı ile kapatılması bakım ve temizliği kolaylaştırır.

TSE raporunun tam sayfaları

Raporun tam sayfalarını teklif sürecinde isteyebilirsiniz; firmanın diğer belgeleri için sertifikalar sayfasına bakın. Proje teklifleri için fiyat teklifi formunu kullanın; firmanın kurumsal referansları referanslar sayfasındadır.

Sıkça sorulan sorular

VST Plus 500 hakkında sık sorulanlar

VST Plus 500 TSE raporu ürün belgesi yerine geçer mi?

Hayır. Raporun kendisi, yalnız deneye sunulan numune için geçerli olduğunu ve ürün belgesi yerine geçmediğini belirtir. İhalede ayrıca belge isteniyorsa teklif aşamasında sorun.

VST Plus 500 için ΔT50 ve ΔT30 değerleri ne anlama gelir?

ΔT, radyatör ortalama su sıcaklığı ile oda sıcaklığı arasındaki farktır. ΔT50 klasik kazanlı sistemlere, ΔT30 ise yoğuşmalı kazan ve düşük sıcaklıklı sistemlere yakın bir çalışma koşulunu temsil eder.
